Size   4.3             Interface   RGB              Brightness    400cd/m2             Application   Industrial Application             Viewing Angle   6 O'clock      <

名称:4.3寸TFT LCD彩色液晶显示屏/480*272点阵彩屏模块/配电容触摸屏
可在线通过咨询了解详情

通过以下按钮进入下一步
  • 详情
  • 评价

undefined

VT043TWQR23C1是一款4.3寸彩色液晶显示模块,480x272分辨率,内置ST7282驱动器,配有电容式触摸(内置FT5216控制器),高画质,宽视角,支持RGB接口,65K/262K/16.7M真彩色,FPC连接(可选配连接器),3.3V电压。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等。



我们还为客户准备了RA8875与Arduino平台的接线图、实例程序以及开发板等,加快客户新产品的开发进度



包装清单

编号
品名
数量
1
4.3寸彩色液晶屏
1





选购配件清单(以下配件需要单独购买,如有需要请点击该配件的图片进入产品页面购买)

**如果您选购了触摸屏,我们将默认为您安装到模块上.

产品图片
产品料号
产品描述
ER-CON40HT-1_40 Pin 0.5mm Pitc
40Pin 0.5mm间距 FPC/ZIF连接器,下接

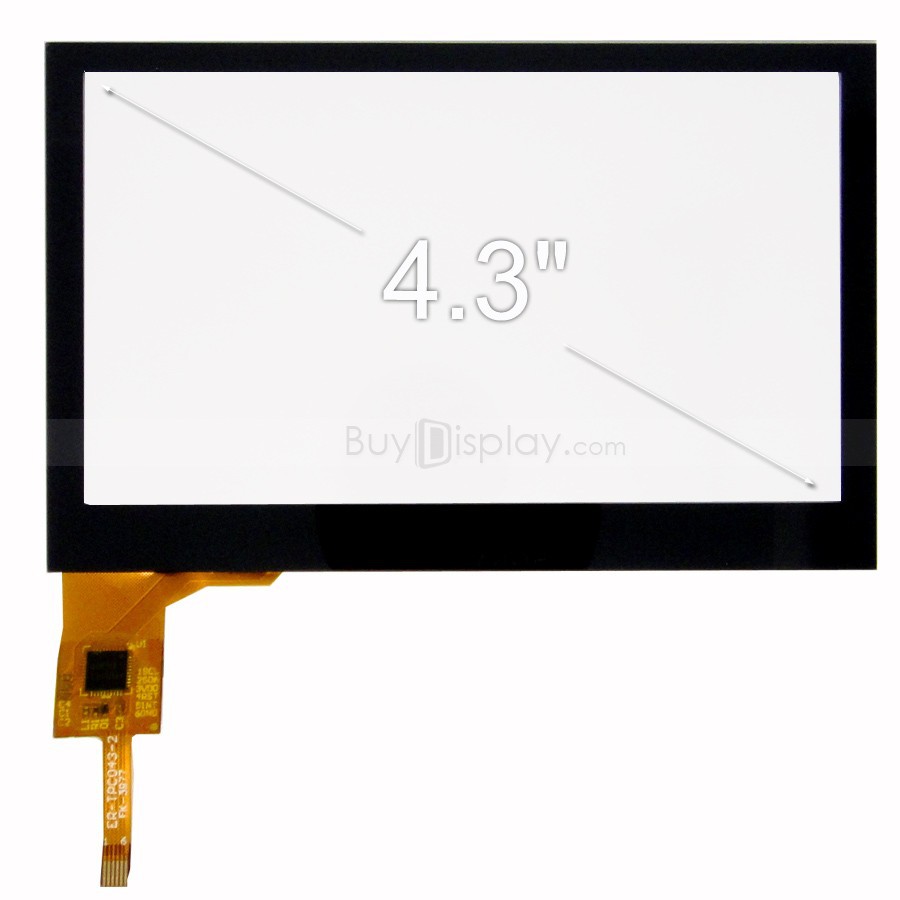

4.3_inch_capacitive_touch_pane
4.3寸电容式触摸屏,含GT5216控制器

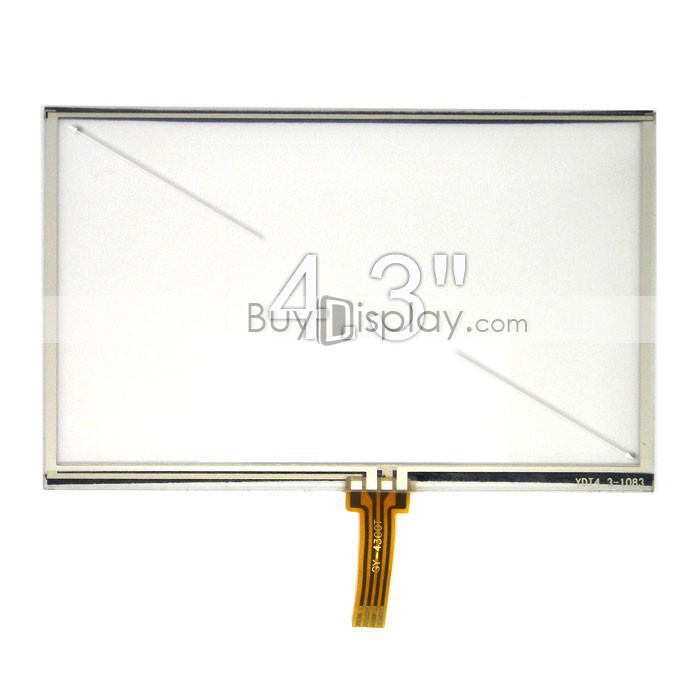

4-3-inch-4-wire-resisitve-touc
4.3寸4线电阻式触摸屏

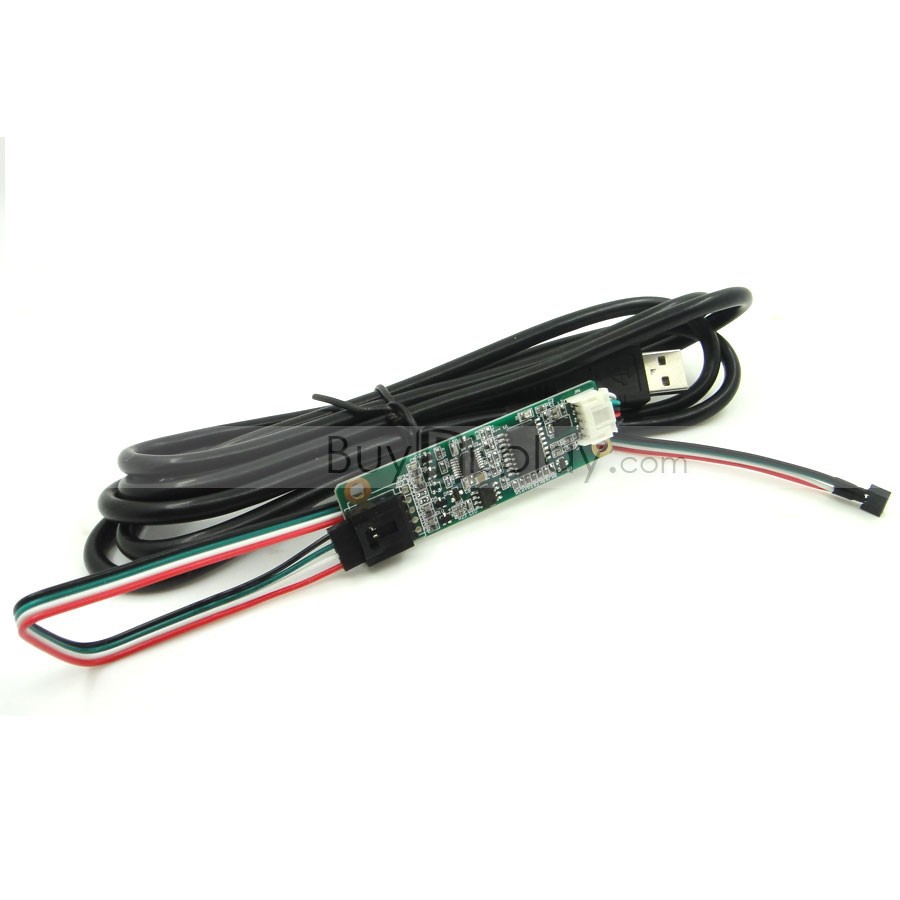

rtp_driverboard_1
NA
NA





undefined

毛重 (千克)0.127
生产厂家风景电子
持续供货周期我们保证自2020年始至少5年内不会停产此款产品。
产品型号VT043TWQR23C1
分辨率480x272 Dots
接口RGB
IC或兼容ICST7282
显示与背景色黑底彩色字
屏幕尺寸4.3”
连接方式FPC单面板

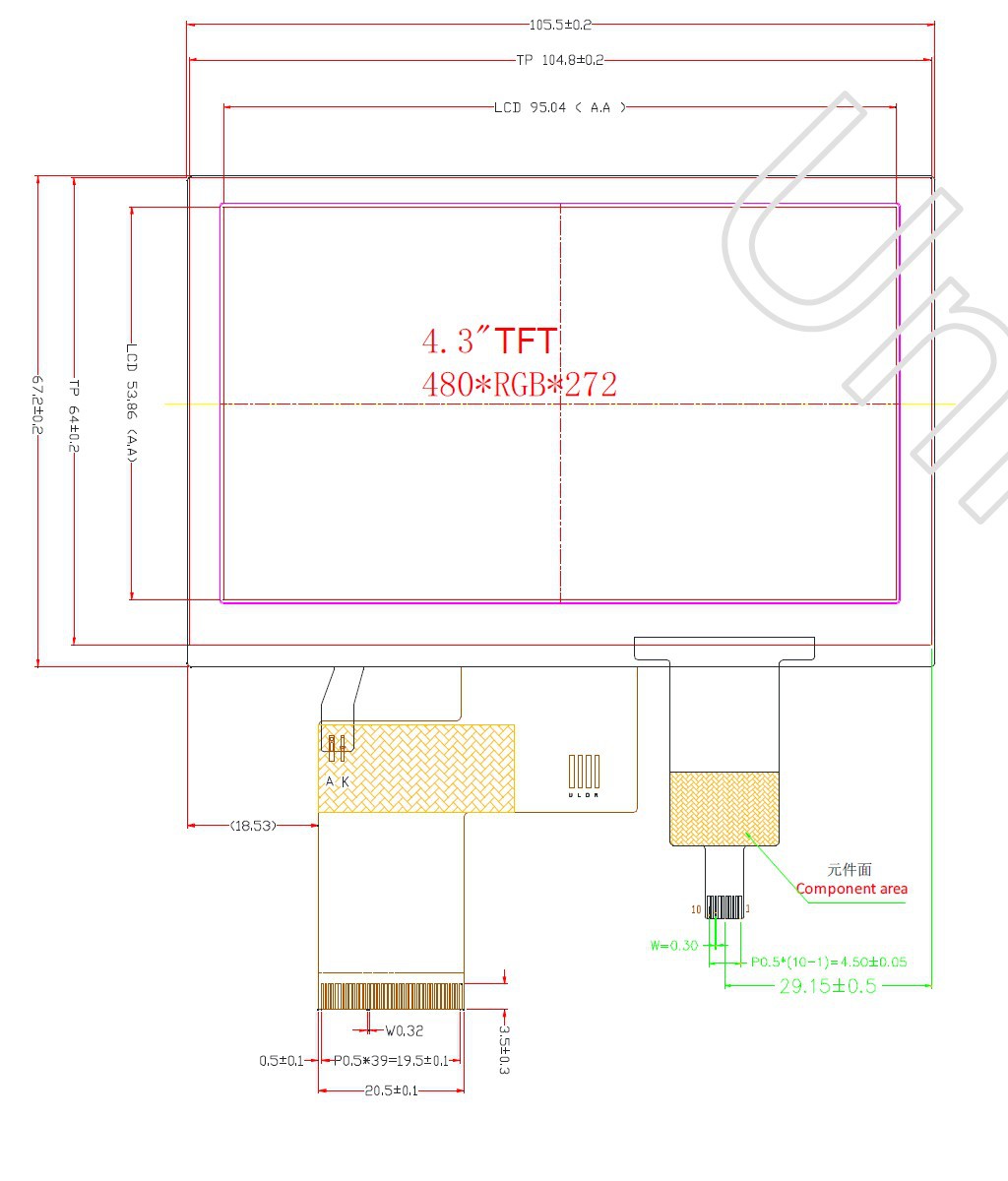

外形尺寸105.4(W)x67.1(H)mm
视域97.90x56.65mm
图形域尺寸95.04(W)x53.85(H)mm
字符尺寸
点(像素)大小0.198(W)x0.198(H)mm
点间距0.198mm
IC封装方式COG
显示器类型TFT-LCD 彩色
可选配触摸屏已配备
阳光下可视不可视
响应时间(典型值)20毫秒
对比度(典型值)500:1
色彩65K/262K/16.7M
最佳可视方向12点
可视范围左视角 70.0度, 右视角 70.0 度 上视角 50.0 度, 下视角 40.0 度
亮度(典型值)310cd/m2
背光颜色白色
背光功耗(典型值)20mA恒流
电源电压(典型值)3.3V
模组的工作电流(最大值)
工作温度-20℃~70℃
储藏温度-30℃~80℃
寿命5000小时





undefined

undefined

undefined



undefined

复制下方链接到浏览器地址栏打开网页就可以下载下方截图中的所有规格书与教程

http://www.viewlcm.com/chinese/tft-4-3-inch-lcd-module-touchscreen-display-for-mp4-gps-480x272
