深圳市风景电子有限公司
Viewson Elec Co. Ltd.

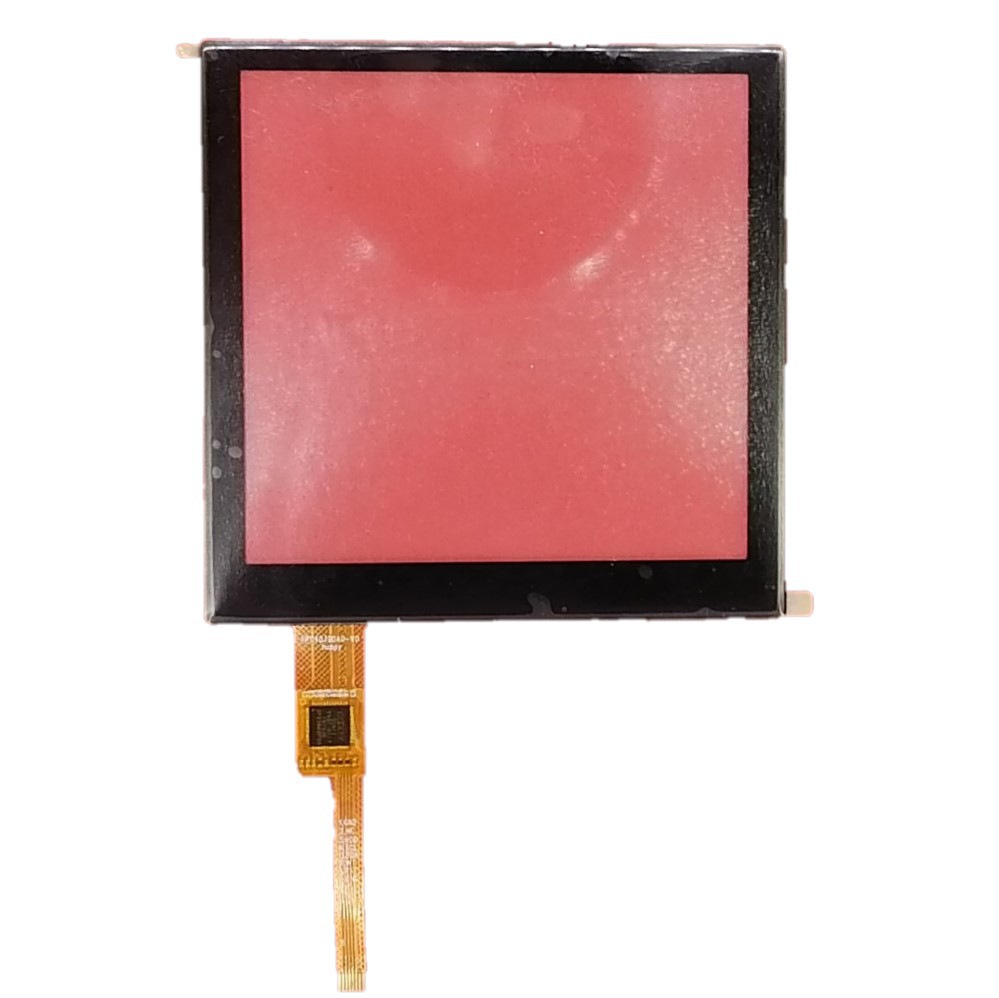

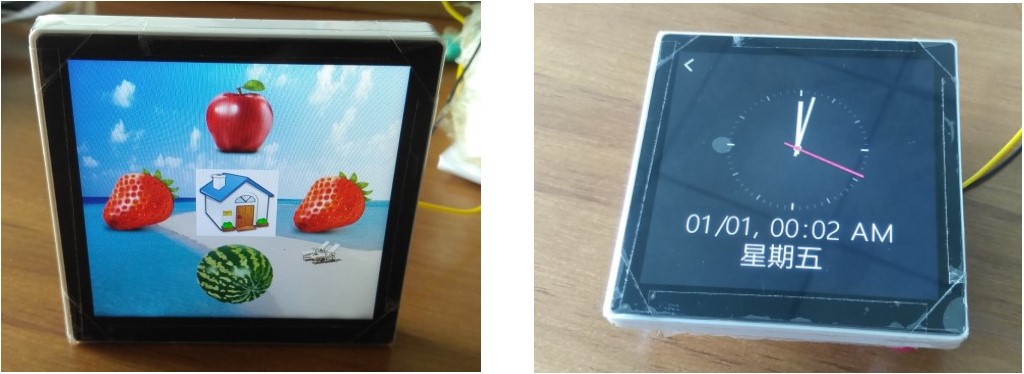

VT40IVGM09P是一款4寸彩色液晶显示模块,480x480分辨率,内置ST7701S驱动器,带电容式触摸屏(内置GT911控制器),高画质,宽视角,支持MIPI接口,65K/262K/16.7M真彩色,FPC连接(可选配连接器),3.3V电压。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,主要用在温控器上面。
我们还为客户准备了实例程序以及开发板等,加快客户新产品的开发进度.
包装清单
编号 | 品名 | 数量 |
1 | 4寸彩色液晶屏 | 1 |
选购配件清单(以下配件需要单独购买,如有需要请点击该配件的图片进入产品页面购买)
**如果您选购了触摸屏,我们将默认为您安装到模块上.
产品图片 | 产品料号 | 产品描述 |
40Pin 0.5mm间距 FPC/ZIF连接器,下接 | ||
4寸电容式触摸屏,含GT911控制器 | ||
NA | NA | |
NA | NA |
毛重 (千克) | 0.127 |
生产厂家 | 风景电子 |
持续供货周期 | 我们保证自2020年始至少5年内不会停产此款产品。 |
产品型号 | VT40IVGM09P |
分辨率 | 480*480 Dots |
接口 | RGB |
IC或兼容IC | ST7701s |
显示与背景色 | 黑底彩色字 |
屏幕尺寸 | 4” |
连接方式 | FPC单面板 |

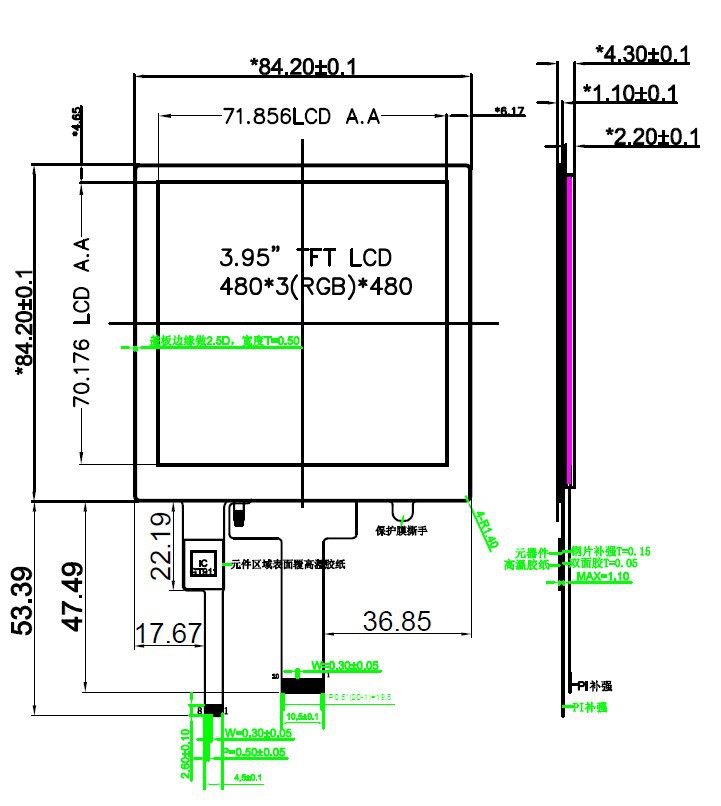

外形尺寸 | 84.2(W)x84.2(H)mm |
视域 | 72.5x70.9mm |
图形域尺寸 | 71.856(W)x70.176(H)mm |
字符尺寸 | 否 |
点(像素)大小 | 0.198(W)x0.198(H)mm |
点间距 | 0.198mm |
IC封装方式 | COG |
显示器类型 | TFT-LCD 彩色 |
可选配触摸屏 | 可选配 |
阳光下可视 | 不可视 |
响应时间(典型值) | 20毫秒 |
对比度(典型值) | 800:1 |
色彩 | 16.7M |
最佳可视方向 | 12点 |
可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
亮度(典型值) | 350cd/m2 |
背光颜色 | 白色 |
背光功耗(典型值) | 40mA@15.5V |
电源电压(典型值) | 3.3V |
模组的工作电流(最大值) | 否 |
工作温度 | -20℃~70℃ |
储藏温度 | -30℃~80℃ |
寿命 | 5000小时 |
复制下方链接到浏览器地址栏打开网页就可以下载下方截图中的所有规格书与教程
http://www.viewlcm.com/chinese/tft-4-3-inch-lcd-module-touchscreen-display-for-mp4-gps-480x272
1. Our standard tft lcd module size:
1.44", 1.77", 2", 2.4", 2.8",, 3.2", 3.5",
4"(3.97"), 4.3", 5", 5.6", 5.7", 7", 8", 9.0",10.1".
2. New products: 4.3", 5.0", 5.7" and 7" TFT LCD with MCU interface. SPI,UART
3. 2.8", 3.5" transflective/ sun readable tft lcd.
4. 3.5", 5", 7" with capacitive touch panel.
We mainly supply LCD TFT display panel and module from 1.44 to 10.2 inches and Mono STN LCD module.We provide accessories such as touch panel, driver board, connectors as package.
We also provide Demo board for customer to test samples
Factory capability
2000 square meter factory, with about 70 employees. Among whom about 10 are professional technicians and 1/4 have more than 5 years experience in display field.
Complete production line and test equipment
Production capacity of 300K pcs per month.
